Descripción

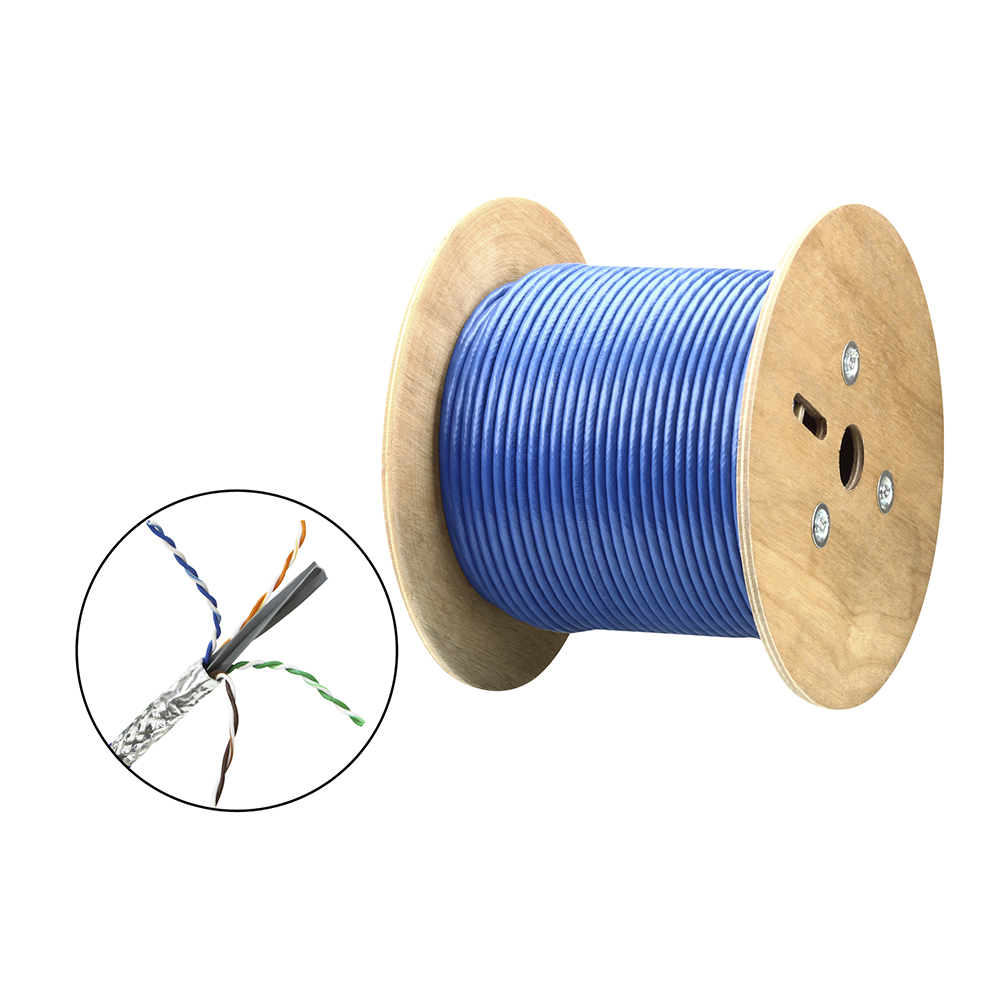

El 2L-2910 es un cable de par trenzado diseñado para transmitir señales hasta resoluciones de 4K, incluyendo aplicaciones de datos, audio y video digitales y analógicos. Admite frecuencias de hasta 400 MHz y cumple con los requisitos de la HDBaseT Alliance. Este cable protege la calidad de la transmisión en largas distancias, gracias a su capa metálica y trenza que evitan interferencias electromagnéticas. Con un diseño SF/UTP de cuatro conductores de par trenzado de calibre 23 AWG sin blindaje, reduce la diafonía con un relleno cruzado. Además, cumple con los estándares ANSI/TIA-568-C.2 (2009), asegurando un alto rendimiento eléctrico.

Puntos Destacados

Optimizado para múltiples distribuciones, incluidos video HD, audio, Ethernet, alimentación y control
Certificado para cumplir con los requisitos de rendimiento establecidos por HDBaseT Alliance
Admite frecuencia de barrido de hasta 400 MHz
Admite transmisión de datos de hasta 4K
Material del conductor: cobre desnudo de 23 AWG
Material de protección exterior: cinta AI Mylar
Cable trenzado: cobre estañado
Prueba de llama UL 1685 (clasificación CM), compatible con RoHS
Compatible con extensores y divisores ATEN HDBaseT
Resistente a interferencias electromagnéticas (EMI)/interferencias de radiofrecuencia (RFI) generadas por dispositivos de radio para evitar perturbaciones en la señal AV

Tipo de Cable

Cat 6 SF/UTP

Conductor

Tamaño: 23 AWG
Construcción: Cobre sólido desnudo
Número de pares: 4

Blindaje

Material: Cinta de AI Mylar
Cobertura: 100% de cobertura y lado de mylar hacia afuera

Aislamiento

Material: Poliolefina
Códigos de color:
- Azul y Blanco/Azul raya: 1.08 ± 0.02 mm
- Naranja y Blanco/Naranja raya: 1.05 ± 0.02 mm
- Verde y Blanco/Verde raya: 1.08 ± 0.02 mm
- Marrón y Blanco/Marrón raya: 1.05 ± 0.02 mm

Relleno

Poliolefina (PO)

Malla

Cobre estañado

Envoltura

Material: Cloruro de polivinilo (PVC)
Espesor promedio: 0.5 mm ± 0.05mm
Diámetro: 7.4 ± 0.20 mm
Color: Azul

Eléctrico

Desbalance de resistencia DC: ≤ 5%
Resistencia del conductor: ≤ 9.38 Ω/100m
Resistencia dieléctrica: 1.5 KV AC por 2 s
Resistencia del aislamiento: ≥ 5000 MΩ•km
Capacitancia mutua: ≤ 5.6 nF/100m
Desbalance de capacitancia Par-a-Tierra: ≤ 330 pF/100m
Corriente de fuga AC a través de la envoltura: ≤ 10mA (1.5KV AC)
Prueba de chispa: 2.5 KV DC
Radio mínimo de curvatura: ≥ 4 veces el diámetro total

Retardo de desfase

45.00 Max.ns/100m

Ambiental

Temperatura (Operativa/Almacenamiento): -20°C a 60°C

Propiedades Físicas

Peso: 17.57 kg (38.7 lb)
Longitud del cable: 305m / 1000ft

Normativa

PoE: IEEE 802.3af (PoE)/ IEEE 802.3at (PoE+)
Transmisión eléctrica: ANSI/TIA-568-C.2 (2009), ISO/IEC 11801 (Edición 2.2), IEC 61156-5 (Edición 2.1)
Material y construcción: UL 444, CSA 22.2 NO.214
