Introducción del Producto

El XMR-DP7S es un monitor HD de 7 pulgadas con vista cuádruple, diseñado para ofrecer una experiencia visual excepcional en diversas aplicaciones. Este dispositivo admite entradas de cámara analógica y soporta una variedad de formatos de video, proporcionando flexibilidad y rendimiento en una amplia gama de entornos.

Características Principales

Pantalla HD de 7 pulgadas: Resolución de 1024 x 600 píxeles.
Admite 4 cámaras analógicas: Compatible con formatos de video AHD1080P30, AHD1080P25, AHD720P30, AHD720P25, PAL y NTSC.
Control mediante botones mecánicos: Fácil de operar y configurar.
Funciones de imagen: Inversión de espejo, rotación, ajuste de brillo, contraste y saturación.
Alta luminosidad: Hasta 1000 cd/m2, ideal para entornos con mucha luz.
Ajuste automático de retroiluminación: Adaptado para uso diurno y nocturno.
Entrada de alimentación de amplio rango: Compatible con baterías de 12V o 24V.
Multilenguaje: Personalizable según los requisitos del usuario.

Panel

Tamaño: 7 pulgadas
Resolución: 1024 x 600
Relación de contraste: 1000:1
Brillo: Máximo 1000 cd/m2
Ángulo de visión: U: 85° / D: 85° / R/L: 85°

Video y Audio

Entradas de video: 4 cámaras
Formatos compatibles: AHD1080P30/25, AHD720P30/25, PAL, NTSC
Salida de audio: No disponible

Interfaz

Entradas de disparador: 5 canales
RS232: 1 canal

Alimentación

Rango de voltaje: 9-36V
Consumo típico: 4W
Consumo máximo: 24W

Entorno

Temperatura de operación: -30°C a +70°C
Temperatura de almacenamiento: -30°C a +80°C
Humedad: 15% – 90%
Clasificación IP: IP30
Resistencia a vibraciones: 2.17G
Resistencia a impactos: 80G

Dimensiones

Con protector solar: 182mm x 64.5mm x 122mm
Sin protector solar: 182mm x 27.5mm x 122mm

Diagrama de Conexión del Sistema

El XMR-DP7S incluye diagramas de conexión detallados para facilitar su instalación. Se recomienda que la instalación sea realizada por profesionales para garantizar la seguridad y el correcto funcionamiento del dispositivo.

Notas Especiales

Este producto debe ser instalado por personal calificado para evitar riesgos de caídas.
Durante su funcionamiento bajo luz solar directa, la temperatura de la superficie del dispositivo puede superar los 60°C. Evite tocarlo para prevenir quemaduras.

Contenido del Paquete

Monitor XMR-DP7S x1
Soporte en forma de ‘U’ x1
Paquete de tornillos x1

Nota: El contenido puede variar según la región.

Videovigilancia

XMR-DP7S Monitor Para Sistema de Videovigilancia Movil

Zenmuse S1 Modulo de Luces para Matrice350RTK

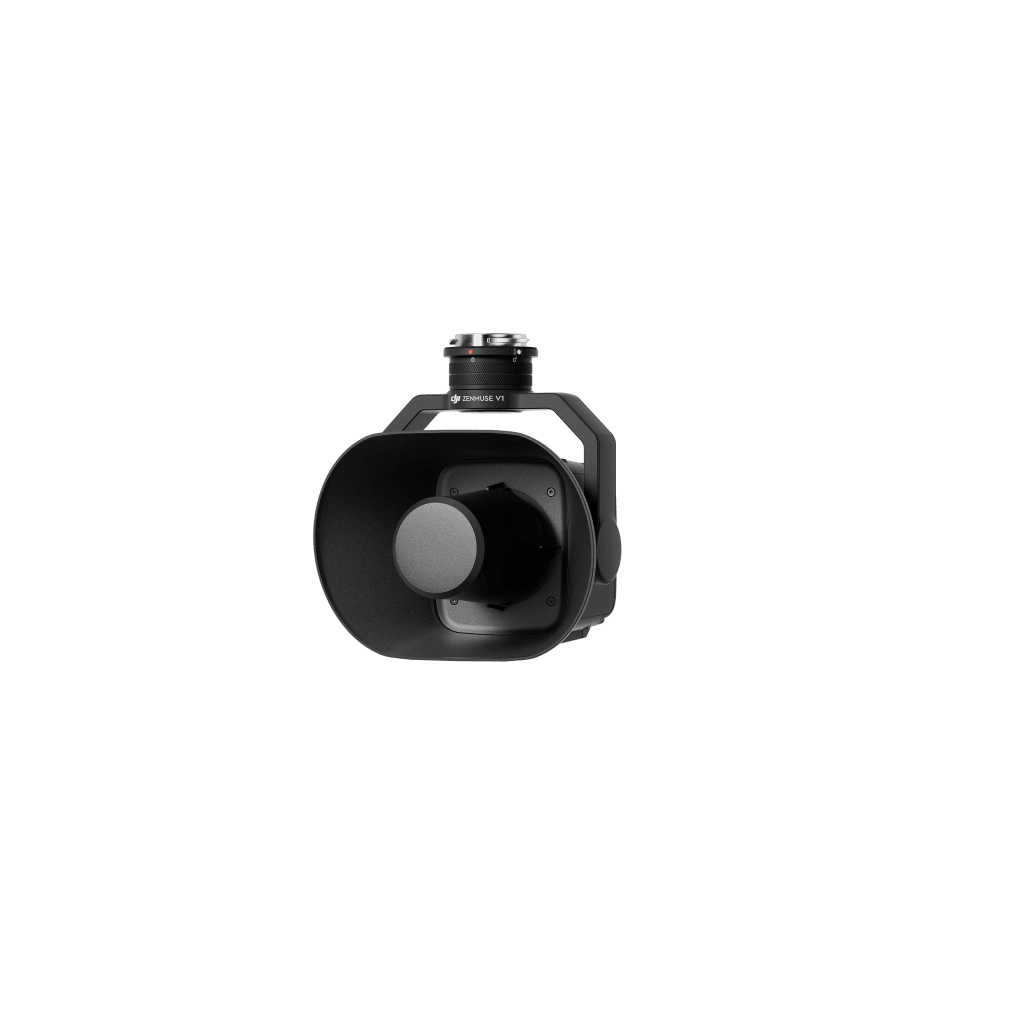

Zenmuse V1 Altavoz para uso con MATRICE400
